Plastikli (kasetli) Kondanser

Yoğuşmalı Tip Çamaşır Kurutma Makineleri (Hava-Hava) için Isı Eşanjörü

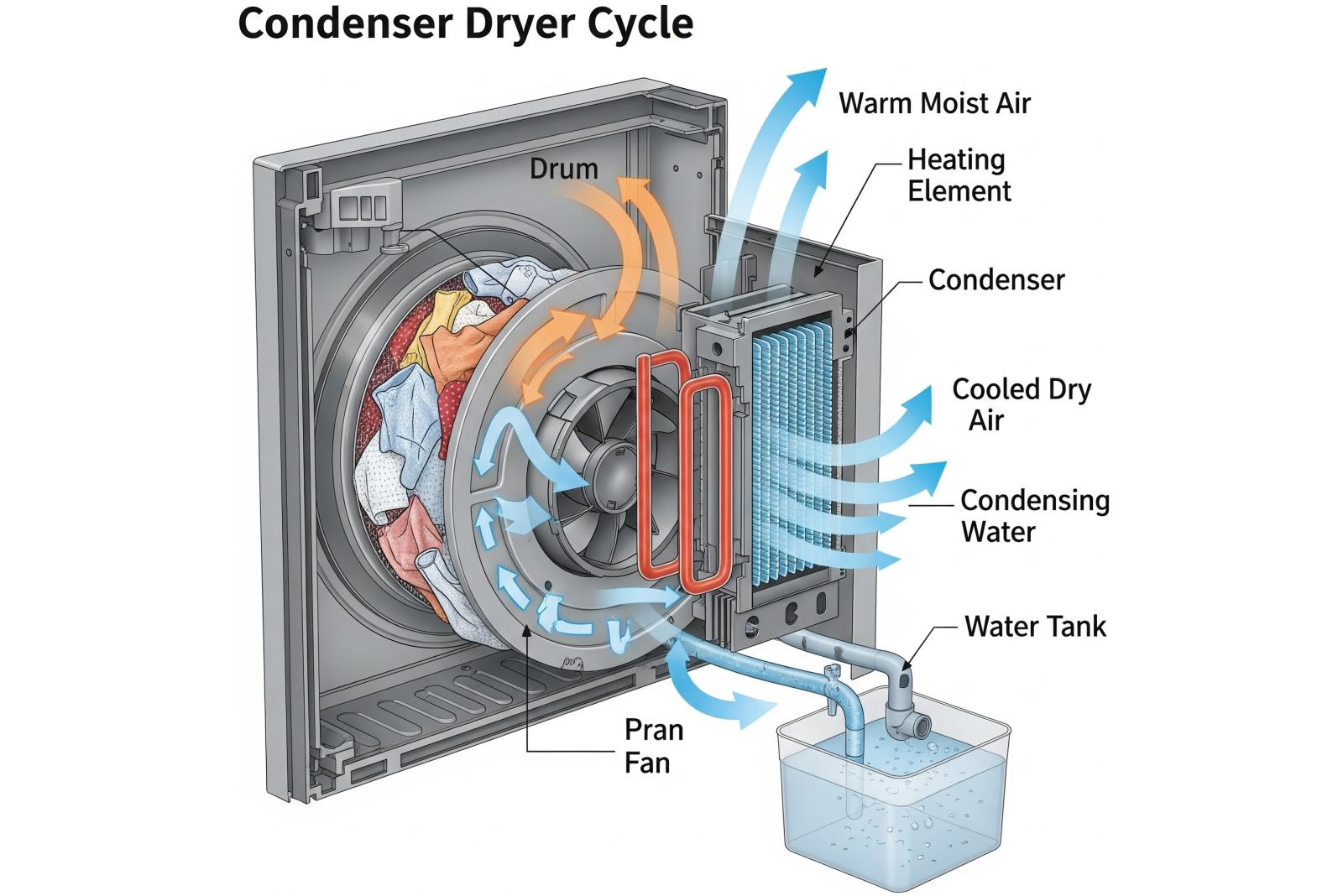

Islak çamaşırlar tamburun içinde dönerken, bir ısıtma elemanı tarafından ısıtılan sıcak ve nemli hava tamburun içine üflenir (turuncu oklar). Bu sıcak hava, çamaşırlardaki nemi alarak nemlenir. Ardından, nemli hava bir filtreden geçerek tüy ve liflerden arındırılır. Bu nemli hava daha sonra yoğuşturucuya (kondenser) ulaşır.

Yoğuşturucuda, nemli hava daha soğuk bir yüzeyle temas eder. Bu temas sonucunda içindeki su buharı yoğunlaşarak sıvı suya dönüşür (açık mavi oklar). Yoğunlaşan su, bir su toplama tankında birikir ve kullanıcının boşaltması gerekir. Yoğuşturucudan geçen ve nemi alınmış olan soğuk ve kuru hava (koyu mavi oklar), tekrar ısıtılarak tambura geri gönderilir ve döngü bu şekilde devam eder. Bir fan, hava akışını sistem içinde yönlendirmeye yardımcı olur.
